Elementos físicos que componen la red

Elementos físicos que componen la red

Cableado de red

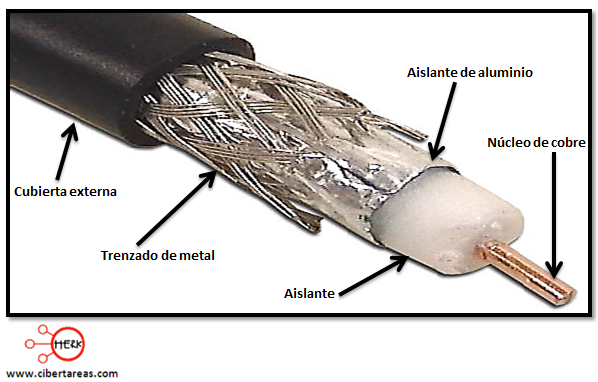

Cable de tipo coaxial o BNC:

El cable coaxial, coax cable o coax,1 creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).

El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior.

Cable de par trenzado:

El cable de par trenzado consiste en ocho hilos de cobre aislados entre sí, trenzados de dos en dos que se entrelazan de forma helicoidal, como una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos.

Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas se cancelan, por lo que la radiación del cable es menos efectiva.2

Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.

Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color.

El entrelazado de cables que llevan señal en modo diferencial (es decir que una es la invertida de la otra), tiene dos motivos principales:

1. Si tenemos que la forma de onda es A(t) en uno de los cables y en el otro es -A(t) y n(t) es ruido añadido por igual en ambos cables durante el camino hasta el receptor, tendremos: A(t) + n(t) en un cable y en el otro -A(t) + n(t) al hacer la diferencia en el receptor, quedaremos con 2A(t) y habremos eliminado el ruido.

2. Si pensamos en el campo magnético que producirá esta corriente en el cable y tenemos en cuenta que uno está junto al otro y que en el otro la corriente irá en sentido contrario, entonces los sentidos de los campos magnéticos serán opuestos y el módulo será prácticamente el mismo, con lo cual eliminaremos los campos fuera del cable, evitando así que se induzca alguna corriente en cables aledaños.

CATEGORÍAS:

La especificación 568A Commercial Building Wiring Standard de la TIA/EIA (Alianza de Industrias Electrónicas (EIA) y la Asociación de la Industria de Telecomunicaciones (TIA)) especifica el tipo de cable UTP que se utilizará en cada situación y construcción. Dependiendo de la velocidad de transmisión, ha sido dividida en diferentes categorías de acuerdo a esta tabla:

Categoría	Ancho de banda (MHz)	Aplicaciones	Notas
Cat. 1	0,4 MHz	Líneas telefónicas y módem de banda ancha.	No descrito en las recomendaciones del EIA/TIA. No es adecuado para sistemas modernos.
Cat. 2	4 MHz	Cable para conexión de antiguos terminales como el IBM 3270.	No descrito en las recomendaciones del EIA/TIA. No es adecuado para sistemas modernos.
Cat. 3	16 MHz Clase C	10BASE-T and 100BASE-T4 Ethernet	Descrito en la norma EIA/TIA-568. No es adecuado para transmisión de datos mayor a 16 Mbit/s.
Cat. 4	20 MHz	16 Mbit/s Token Ring
Cat. 5	100 MHz Clase D	10BASE-T y 100BASE-TX Ethernet
Cat. 5e	160 MHz Clase D	100BASE-TX y 1000BASE-T Ethernet	Mejora del cable de Categoría 5. En la práctica es como la categoría anterior pero con mejores normas de prueba. Es adecuado para Gigabit Ethernet
Cat. 6	250 MHz Clase E	1000BASE-T Ethernet	Transmite a 1000Mbps. Cable más comúnmente instalado en Finlandia según la norma SFS-EN 50173-1.
Cat. 6a	250 MHz (500 MHz según otras fuentes) Clase E	10GBASE-T Ethernet
Cat. 7	600 MHz Clase F		Cable U/FTP (sin blindaje) de 4 pares.
Cat. 7a	1000 MHz Clase F	Para servicios de telefonía, Televisión por cable y Ethernet 1000BASE-T en el mismo cable.	Cable S/FTP (pares blindados, cable blindado trenzado) de 4 pares. Norma en desarrollo.
Cat. 8	1200 MHz	Norma en desarrollo. Aún sin aplicaciones.	Cable S/FTP (pares blindados, cable blindado trenzado) de 4 pares.
Cat. 9	25000 MHz	Norma en creación por la UE.	Cable S/FTP (pares blindados, cable blindado trenzado) de 8 pares con milar y poliamida.
Cat. 10	75000 MHz	Norma en creación por la G.E.R.A(RELATIONSHIP BETWEEN COMPANIES ANONYMA G) e IEEE.	Cable S/FTP (pares blindados, cable blindado trenzado) de 8 pares con milar y poliamida.

Características de la transmisión

Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el ruido externo también son factores importantes, por eso se utilizan coberturas externas y el trenzado. Para señales analógicas se requieren amplificadores cada 5 o 6 kilómetros, para señales digitales cada 2 ó 3. En transmisiones de señales analógicas punto a punto, el ancho de banda puede llegar hasta 250 kHz. En transmisión de señales digitales a larga distancia, el data rate no es demasiado grande, no es muy efectivo para estas aplicaciones o dispositivos.

En redes locales que soportan ordenadores locales, el data rate puede llegar a 10 Mbps (Ethernet) y 100 Mbps (Fast Ethernet).

En el cable par trenzado de cuatro pares, normalmente solo se utilizan dos pares de conductores, uno para recibir (cables 3 y 6) y otro para transmitir (cables 1 y 2), aunque no se pueden hacer las dos cosas a la vez, teniendo una transmisión half-dúplex. Si se utilizan los cuatro pares de conductores la transmisión es full-dúplex.

Ventajas

• Bajo costo en su contratación.
• Alto número de estaciones de trabajo por segmento.
• Facilidad para el rendimiento y la solución de problemas.
• Puede estar previamente cableado en un lugar o en cualquier parte.

Desventajas

• Altas tasas de error a altas velocidades.
• Ancho de banda limitado.
• Baja inmunidad al ruido.
• Baja inmunidad al efecto crosstalk (diafonía)
• Alto costo de los equipos.
• Distancia limitada (100 metros por segmento).
